法蘭緊固時如何確定螺栓的載荷及其扭矩， 對于大家來說，可能都是一個比較感興趣的話題。首先提出兩個問題：

* 對于 M36以下的螺栓，知道螺栓荷載，如何求對應的扭矩值？* 對于可以進行液壓拉伸的螺栓， 不進行法蘭計算， 如何查取對應的螺栓荷載？

大家在進行法蘭設計時或查閱法蘭的計算報告， 都能找到法蘭預緊和操作時的螺栓拉力。 對于 M36以下的螺栓， 一般可以采用扭矩扳手。 現在知道螺栓荷載，如何求對應的扭矩值呢？大家可以查閱 GB/T16823.2-1997《螺紋緊固件緊固通則》 或者相關的資料就能夠找到相應的扭矩值。 對于可以進行液壓拉伸的螺栓， 大家可以查閱相應的墊片生產廠家的數據， 即可以知道螺栓的荷載。 更簡單的可以直接取螺栓材料 45%的屈服強度來計算每個螺栓的載荷。這是我計算出來的螺栓加載扭矩： 采用力矩扳手、 墊片為纏繞墊片 （用鋼圈墊可以類推），僅供參考。

根據 GB150-1998《鋼制壓力容器》 P94中'9 法蘭'的規定， 求得墊片壓緊力，再根據力與力矩的關系，算出每條螺栓的力矩。高壓法蘭尺寸為：DN6' PN1500class（纏繞墊片密封），其法蘭預緊力具體驗算如下：

1、查 HG20592~20635-97《鋼制管法蘭、墊片、緊固件》中 HG20631-97法蘭密封面外徑 d＝216mm；

2、查 HG20631-97中 DN6' PN1500class D 型纏繞墊片纏繞墊內徑 D2＝171.5mm，纏繞墊外徑 D3＝209.6mm，墊片密封寬度 N＝19.05mm ，D3＜d。

3、按照 GB150-98 P91 表 9-1 中 1a墊片基本密封寬度 b0＝N/2＝19.05/2＝9.525mm＞6.4mm。

4、按照 GB150—98 P94 中 9.5.1.1 墊片有效密封寬度 b＝2.53 ＝2.53 ＝7.81mm。

5、按照 GB150-98 P94中 9.5.1.2 墊片壓緊力作用中心圓直徑 DG＝D3-2b＝209.6-2*7.81 ＝193.98mm。

6、查 GB150-98 P93表 9-2 中纏繞墊片的墊片系數 m＝3.00，比壓力 y＝69MPa。管線的設計壓力為 15.85MPa，操作壓力為 14.4MPa。

7、按照 GB150-98 P94中 9.5.1.3 中預緊狀態下需要的最小墊片壓緊力FG＝Fa＝3.14DGby＝3.14*193.98*7.81*69=328236.4N 。

8、按照 GB150-98 P94中 9.5.1.3 操作狀態下需要的最小墊片壓緊力 FG＝Fb＝6.28DGbmpc＝6.28*193.98*7.81*3.00*14.4 ＝411009N。

9、按照力與力矩的關系式 N＝0.2Fd，該法蘭用緊固件螺栓為 M36*3，用緊固件螺栓 12對，螺紋實際作用力直徑為 d＝33。

10、預緊狀態下每條螺栓加載扭矩 Na＝0.2（FG/12）d＝0.2*（328236.4/12 ）*（33/1000）＝180N.m。

11、操作狀態下每條螺栓加載扭矩 Np＝0.2（FG/12）d＝0.2*（411009/12）*（33/1000）＝226N.m

以上是按照 GB150的法蘭要求算出來的每條螺栓需要加載的力矩， 應用到實際工作中，采用力矩扳手完全可以滿足要求， 不過在實際工作中， 力矩扳手按照 30％、50％、100％的預緊力矩進行操作。在 100％的預緊力矩作用下，多緊幾次，就可以完全解決問題。

附加：

一 力矩的確認1 先說載荷和力矩的換算， 力矩扳手制造商有著對應表可以查， 從理論力學教科書上也有公式， 公式中一個系數是一個范圍， 需要根據實際情況來確定2. 做過實驗，對螺栓帖上應力片來驗證載荷的變化，結論是：系數在推薦的范圍內，但變化比較大。這與螺栓螺紋加工精度、潤滑程度、螺母表面與法蘭表面的光潔度、螺母與螺栓嚙合的匹配狀態等有著緊密的聯系。3 因此從理論計算和實際結果是有著大的差別的。4 當然，采用力矩扳手比傳統方法還是進了一大步。

二 關于螺栓上緊過程相鄰螺栓受力變化效應1 規律：螺栓上緊過程各螺栓受力影響分析無論采用何種墊片， 為了保證密封效果均需有相應的密封比壓， 在螺栓上進過程中， 由于螺栓受力是漸緊上升，因此密封比壓產生的軸向力不均勻分配在各螺栓中， 在緊固某個螺栓時其相鄰螺栓的受力將減小2. 實踐例子：在螺栓按照規定的力矩旋緊過程中，對某一個螺栓加載，則其相鄰螺栓的載荷立即下降3 當載荷達到規定值仍因為某種原因再要加載，則加載的動力必須要遠超過阻力，我們的試驗結果平均在 120%以上4. 比較有效的方法：在旋了數圈后，對相隔螺栓加大載荷（超過理論載荷）進行旋緊，而后對相鄰螺栓按照理論載荷旋緊， 這樣對于一個法蘭來說，各螺栓的載荷形成一條相對均勻的載荷曲線。

三 法蘭連接是管道施工的重要連接方式法蘭連接就是把兩個管道、 管件或器材，先各自固定在一個法蘭盤上， 兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭分螺紋連接（絲接）法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭， 不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。根據壓力的不同等級， 法蘭墊也有不同材料， 從低壓石棉墊、 高壓石棉墊到金屬墊都有。法蘭連接使用方便，能夠承受較大的壓力。在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。 如果在一個鍋爐房或者生產現場， 到處都是法蘭連接的管道和器材。

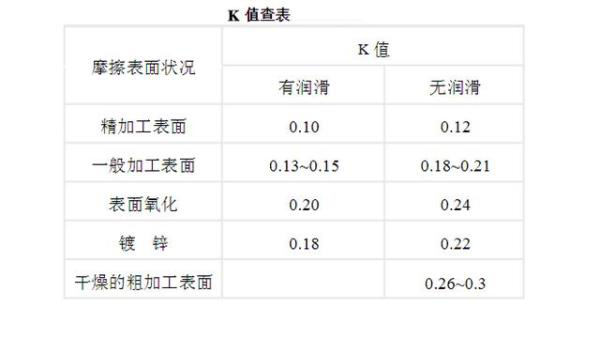

已知扭矩 T和螺栓的公稱直徑 d，樓主要求的應該是軸向拉力 P， P=T/（K d）式中K—擰緊力系數，可查下表：
